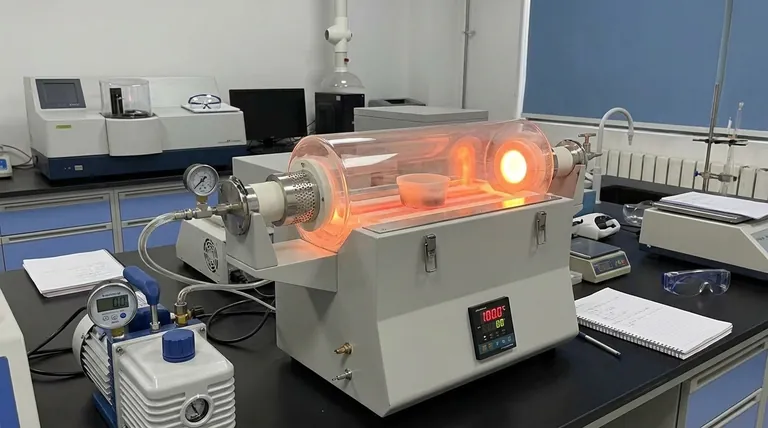

Die Temperatur eines Quarzrohrs wird in erster Linie durch die Art des Quarzmaterials und seine thermischen Eigenschaften bestimmt.Quarzrohre werden aufgrund ihrer hohen thermischen Stabilität und Temperaturwechselbeständigkeit häufig in Rohröfen verwendet.Die maximale Betriebstemperatur eines Quarzrohrs liegt in der Regel zwischen 1100°C und 1200°C, abhängig von der spezifischen Qualität und Reinheit des Quarzes.Diese Temperatur kann jedoch je nach Konstruktion des Ofens, der Heizelemente und des Vorhandenseins von Temperaturzonen innerhalb des Ofens variieren.Eine präzise Temperaturregelung wird durch Thermoelemente erreicht, die eine gleichmäßige Erwärmung gewährleisten und eine Überhitzung verhindern, die das Quarzrohr oder den Ofen beschädigen könnte.

Die wichtigsten Punkte werden erklärt:

1. Maximale Temperatur von Quarzröhren:

   • Quarzglasrohre sind für hohe Temperaturen ausgelegt, mit einem typischen maximalen Betriebsbereich von 1100°C bis 1200°C.Dieser Bereich wird durch den Reinheitsgrad und die Qualität des Quarzmaterials beeinflusst.So kann hochreines Quarzglas im Vergleich zu minderwertigem Quarz höhere Temperaturen vertragen.
   • Die Temperaturtoleranz von Quarzrohren ist zwar geringer als die von Materialien wie Graphit, die bis zu 3000 °C aushalten können, aber Quarz wird wegen seiner Transparenz, chemischen Inertheit und Temperaturwechselbeständigkeit bevorzugt.

2. Die Rolle des Rohrofendesigns:

   • Die Quarzrohrofen spielt eine entscheidende Rolle bei der Bestimmung der Betriebstemperatur.Die Heizelemente, die Isolierung und die Kontrollsysteme des Ofens müssen mit den thermischen Grenzen des Quarzrohrs kompatibel sein.
   • Rohröfen sind so konstruiert, dass sie gleichmäßige Temperaturzonen erzeugen, die sicherstellen, dass das Quarzrohr und die darin befindliche Probe gleichmäßig erwärmt werden.Dies ist wichtig für Anwendungen, die präzise thermische Bedingungen erfordern.

3. Mechanismen zur Temperaturkontrolle:

   • Die Temperatur in einem Rohrofen wird durch Rückmeldung von Thermoelementen geregelt.Diese Geräte überwachen die Temperatur im Inneren des Ofens und passen die Heizelemente an, um die gewünschte Temperatur zu halten.
   • Eine Überhitzung oder Überschreitung der Nenntemperatur des Quarzrohrs kann zu Materialverschlechterung, Rissbildung oder Ausfall führen.Daher ist es von entscheidender Bedeutung, den Ofen innerhalb der vorgegebenen Grenzen zu betreiben.

4. Vergleich mit anderen Rohrmaterialien:

   • Quarzrohre sind eines von mehreren Materialien, die in Rohröfen verwendet werden.Andere Materialien wie Tonerde, Graphit und hochschmelzende Metalle haben unterschiedliche Temperaturtoleranzen.Ein Beispiel:
     • Aluminiumoxidrohre können Temperaturen von bis zu 1800°C standhalten.
     • Graphitrohre können extreme Temperaturen bis zu 3000°C aushalten.
     • Für spezielle Hochtemperaturanwendungen werden feuerfeste Legierungen und Metalle wie Nickellegierungen verwendet.
   • Die Wahl des Rohrmaterials hängt von der spezifischen Anwendung und dem erforderlichen Temperaturbereich ab.

5. Anwendungen und Beschränkungen:

   • Quarzrohre werden häufig in Anwendungen wie der Halbleiterverarbeitung, der chemischen Gasphasenabscheidung (CVD) und dem thermischen Ausglühen eingesetzt, wo hohe Reinheit und thermische Stabilität erforderlich sind.
   • Quarzrohre eignen sich jedoch nicht für extreme Hochtemperaturanwendungen, die Temperaturen von über 1200 °C erfordern.In solchen Fällen werden Materialien wie Graphit oder Aluminiumoxid bevorzugt.

6. Sicherheit und betriebliche Erwägungen:

   • Der Betrieb eines Quarzrohrofens erfordert die Einhaltung von Sicherheitsrichtlinien, um Überhitzung, Temperaturschock oder mechanische Belastung des Rohrs zu vermeiden.
   • Die Benutzer müssen sicherstellen, dass der Ofen innerhalb der Nenntemperaturgrenzen betrieben wird und dass das Quarzrohr ordnungsgemäß gestützt und ausgerichtet wird, um Schäden zu vermeiden.

Durch die Kenntnis dieser wichtigen Punkte können die Benutzer fundierte Entscheidungen über die Auswahl und den Betrieb von Quarzrohrofen für ihre spezifischen Anwendungen treffen.

Zusammenfassende Tabelle:

Aspekt	Einzelheiten
Maximaler Temperaturbereich	1100°C bis 1200°C, je nach Quarzsorte und Reinheit.
Wichtigste Eigenschaften	Hohe thermische Stabilität, chemische Inertheit und Temperaturwechselbeständigkeit.
Vergleich mit anderen Rohren	Aluminiumoxid (bis zu 1800°C), Graphit (bis zu 3000°C) und hochschmelzende Metalle.
Anwendungen	Halbleiterverarbeitung, CVD, thermisches Ausglühen und mehr.
Sicherheitshinweise	Arbeiten Sie innerhalb der Nennwerte, um Überhitzung oder Materialverschlechterung zu vermeiden.
