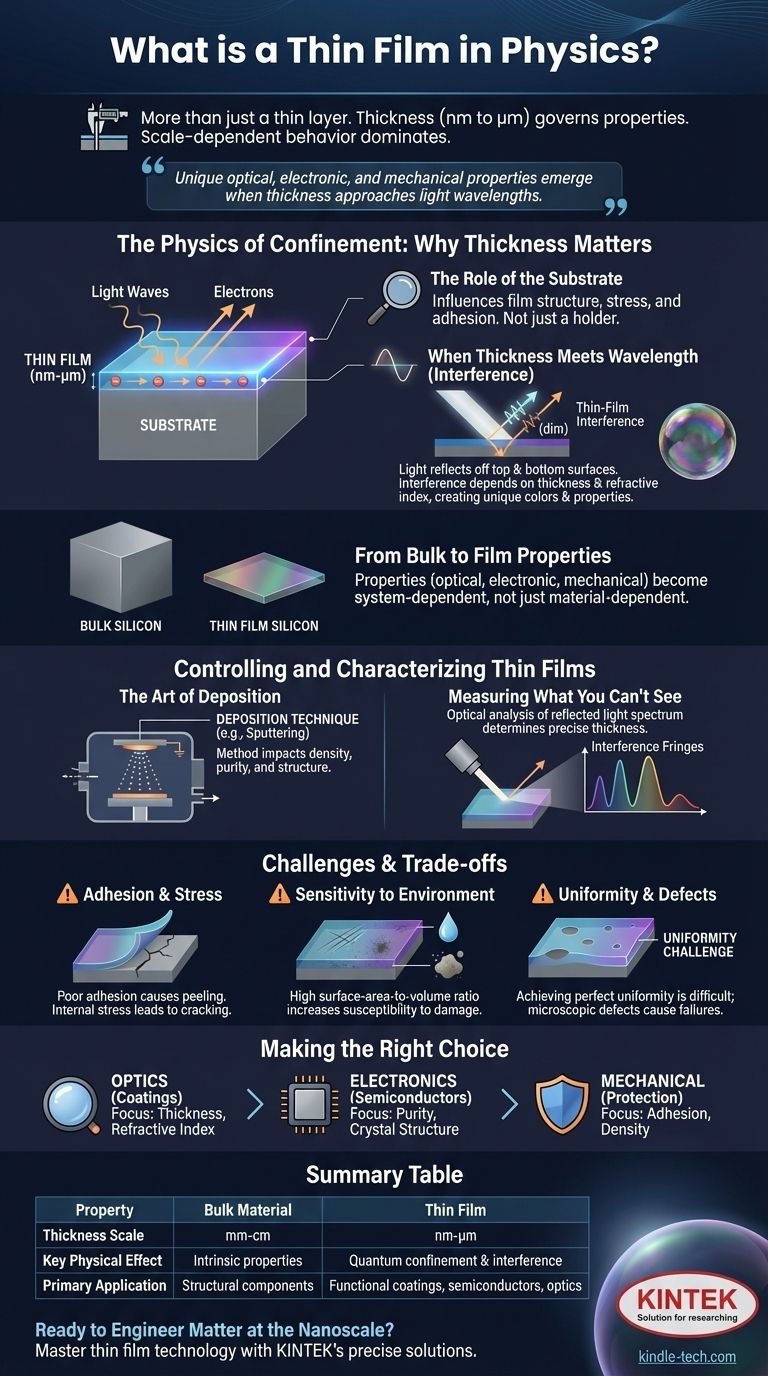

In der Physik ist ein Dünnfilm nicht nur eine dünne Materialschicht. Es ist eine Schicht, die auf ein Substrat aufgebracht wird, deren Dicke so gering ist – von wenigen Nanometern bis zu mehreren Mikrometern –, dass ihre physikalischen Eigenschaften grundlegend von ihren Dimensionen bestimmt werden. Dieses skalenabhängige Verhalten unterscheidet einen Dünnfilm vom gleichen Material in seiner massiven Form.
Das entscheidende Merkmal eines Dünnfilms ist seine Skala. Wenn die Dicke eines Materials die Wellenlänge des Lichts oder andere kritische physikalische Längen erreicht, beginnen Quanten- und Welleninterferenzeffekte zu dominieren, wodurch einzigartige optische, elektronische und mechanische Eigenschaften entstehen, die im massiven Material nicht existieren.
Die Physik der Begrenzung: Warum die Dicke alles verändert
Die einzigartige Natur eines Dünnfilms entsteht, weil seine beiden großflächigen Oberflächen unglaublich nah beieinander liegen. Diese Nähe zwingt physikalische Phänomene, wie Lichtwellen oder Elektronen, dazu, auf eine stark eingeschränkte Weise mit dem Material zu interagieren.
Die Rolle des Substrats
Ein Dünnfilm existiert nicht isoliert; er wird auf einem Substrat gezüchtet. Dieses darunterliegende Material ist nicht nur ein passiver Träger.
Die Kristallstruktur, Temperatur und Oberflächenchemie des Substrats beeinflussen direkt die eigene Struktur, Spannung und Haftung des Films und prägen grundlegend seine endgültigen Eigenschaften.
Wenn Dicke auf Wellenlänge trifft
Die intuitivste einzigartige Eigenschaft von Dünnfilmen ist ihre Wechselwirkung mit Licht. Dies wird durch Dünnfilm-Interferenz angetrieben.
Wenn Licht auf einen Film trifft, wird ein Teil von der oberen Oberfläche reflektiert, und ein Teil dringt in den Film ein und wird von der unteren Oberfläche (an der Grenzfläche zwischen Film und Substrat) reflektiert. Diese beiden reflektierten Wellen interferieren dann miteinander.
Abhängig von der Dicke des Films und seinem Brechungsindex kann diese Interferenz konstruktiv (bestimmte Farben verstärkend) oder destruktiv (andere auslöschend) sein. Dies ist das Prinzip hinter den irisierenden Farben einer Seifenblase oder einer Antireflexionsbeschichtung auf Brillen.
Von Masseneigenschaften zu Filmeigenschaften
Ein Siliziumblock ist undurchsichtig und grau, aber ein Dünnfilm aus Silizium kann transparent sein oder farbig erscheinen. Dies zeigt, wie Eigenschaften nicht mehr allein dem Material inhärent sind.
Stattdessen werden die Eigenschaften des Films – seien sie optisch, elektronisch oder mechanisch – zu einer Eigenschaft des gesamten Systems: des Filmmaterials, seiner Dicke, des Substrats und der zur Herstellung verwendeten Abscheidungsmethode.
Kontrolle und Charakterisierung von Dünnfilmen
Da die Eigenschaften eines Films so stark von seiner Struktur abhängen, sind die Methoden der Herstellung und Messung entscheidende Disziplinen.
Die Kunst der Abscheidung
Die Abscheidungstechnik – die Methode, mit der der Film auf das Substrat aufgebracht wird – ist ein entscheidender Faktor.
Techniken wie Sputtern, Verdampfen oder chemische Gasphasenabscheidung haben einen enormen Einfluss auf die Dichte, Reinheit, innere Spannung und kristalline Struktur des Films. Die Wahl der Methode wird durch die gewünschte Anwendung bestimmt.
Messen, was man nicht sehen kann
Die präzise Messung der Dicke eines transparenten Films erfolgt oft optisch. Durch die Analyse des vom Film reflektierten Lichtspektrums können Wissenschaftler die durch Interferenz erzeugten Spitzen und Täler beobachten.
Mithilfe des bekannten Brechungsindex des Filmmaterials ermöglichen die Anzahl und Position dieser Interferenzstreifen eine hochgenaue Berechnung der Filmdicke.
Definition des Zwecks
Die einzigartigen Eigenschaften, die in Dünnfilme eingebracht werden, ermöglichen eine Vielzahl von Anwendungen. Sie können so konzipiert werden, dass sie spezifische photonische, elektronische, mechanische oder chemische Anforderungen erfüllen.
Zum Beispiel könnte ein optischer Film für Antireflexion, ein mechanischer Film für Kratzfestigkeit und ein elektronischer Film als Halbleiter in einem Transistor konzipiert werden.
Verständnis der Kompromisse und Herausforderungen
Obwohl leistungsstark, bringt die Dünnfilmtechnologie inhärente technische Herausforderungen mit sich, die bei Massenmaterialien nicht vorhanden sind.
Das Problem der Haftung und Spannung
Ein Film ist nur so gut wie seine Verbindung zum Substrat. Eine schlechte Haftung kann dazu führen, dass sich der Film ablöst oder abblättert, wodurch er unbrauchbar wird.
Darüber hinaus kann die während des Abscheidungsprozesses aufgebaute innere Spannung dazu führen, dass der Film reißt oder sich verformt, was seine Integrität beeinträchtigt.
Empfindlichkeit gegenüber der Umgebung
Dünnfilme haben naturgemäß ein enormes Verhältnis von Oberfläche zu Volumen. Dies macht sie viel anfälliger für Schäden durch Kratzer, chemische Korrosion und Umweltzerstörung als ein fester Block desselben Materials.
Gleichmäßigkeit und Defekte
Eine perfekt gleichmäßige Dicke über ein gesamtes Substrat, insbesondere ein großes, zu erreichen, ist eine erhebliche fertigungstechnische Herausforderung.
Selbst mikroskopische Defekte, wie Nadellöcher oder Staubpartikel, können zu einem katastrophalen Versagen in einer elektronischen Schaltung führen oder eine Schwachstelle in einer Schutzschicht erzeugen.
Die richtige Wahl für Ihr Ziel treffen
Bei der Bewertung eines Dünnfilms für eine Anwendung bestimmt Ihr Hauptaugenmerk, welche Eigenschaft am kritischsten ist.
- Wenn Ihr Hauptaugenmerk auf Optik liegt (z. B. Beschichtungen): Ihr Hauptanliegen wird die präzise Kontrolle über Dicke und Brechungsindex sein, um Lichtinterferenz zu steuern.
- Wenn Ihr Hauptaugenmerk auf Elektronik liegt (z. B. Halbleiter): Sie müssen Materialreinheit, Kristallstruktur und die Qualität der Grenzfläche zum Substrat priorisieren.
- Wenn Ihr Hauptaugenmerk auf mechanischem Schutz liegt (z. B. Hartbeschichtungen): Die Haftung am Substrat und die Filmdichte sind Ihre wichtigsten Metriken.
Letztendlich geht es bei der Beherrschung der Dünnfilmtechnologie darum, Materie in einem Maßstab zu entwickeln, in dem grundlegende physikalische Gesetze völlig neue Möglichkeiten schaffen.
Zusammenfassungstabelle:
| Eigenschaft | Massenmaterial | Dünnfilm |
|---|---|---|
| Dickenbereich | Millimeter bis Zentimeter | Nanometer bis Mikrometer |
| Wesentlicher physikalischer Effekt | Intrinsische Materialeigenschaften | Quantenbegrenzung & Interferenz |
| Primäre Anwendung | Strukturkomponenten | Funktionale Beschichtungen, Halbleiter, Optik |
