Im Kern ist die chemische Gasphasenabscheidung (CVD) ein hochkontrollierter Herstellungsprozess, der zur Erzeugung hochreiner, leistungsstarker fester Materialien, typischerweise als dünne Schichten, verwendet wird. In der Elektronik ist dieser Prozess nicht nur ein Hilfsschritt; er ist eine grundlegende Technik zur Herstellung der fortschrittlichen Leiter, Isolatoren und Halbleiter, die die Bausteine praktisch aller modernen Geräte bilden.
CVD ist der grundlegende Prozess, der es Ingenieuren ermöglicht, spezialisierte Materialien mit atomarer Präzision „wachsen“ zu lassen. Durch die Umwandlung gasförmiger Chemikalien in feste Schichten auf einem Substrat ermöglicht es die Herstellung von Komponenten mit den exakten elektrischen, thermischen oder optischen Eigenschaften, die für Hochleistungselektronik erforderlich sind.
Wie die chemische Gasphasenabscheidung funktioniert

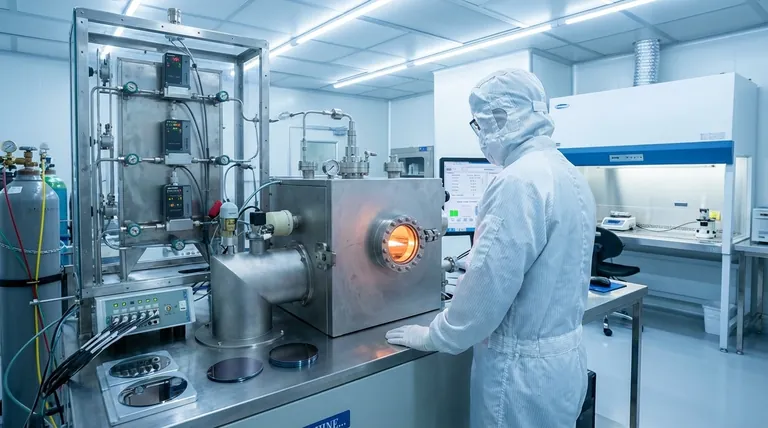

CVD ist eine hochentwickelte Methode zur Abscheidung eines Materials aus einem gasförmigen Zustand auf einer festen Oberfläche, dem sogenannten Substrat. Der gesamte Prozess findet in einer kontrollierten Vakuumkammer statt.
Das Grundprinzip: Von Gas zu Feststoff
Der Prozess beginnt mit der Einführung eines oder mehrerer flüchtiger Vorläufergase in die Kammer. Diese Gase enthalten die chemischen Elemente, aus denen die endgültige Schicht bestehen wird.
Um beispielsweise eine Siliziumschicht zu erzeugen, könnte ein Vorläufergas wie Silan (SiH₄) verwendet werden.
Die Rolle des Substrats
In der Kammer befindet sich ein Substrat, das Material, auf dem die neue Schicht gezüchtet wird. In der Elektronik ist dies meist ein Siliziumwafer oder ein anderes Halbleitermaterial.
Das Substrat wird auf eine bestimmte, hohe Temperatur erhitzt, die die für die chemische Reaktion erforderliche Energie liefert.
Die chemische Reaktion und Abscheidung
Wenn die Vorläufergase mit dem erhitzten Substrat in Kontakt kommen, durchlaufen sie eine chemische Reaktion und zersetzen sich.
Das gewünschte feste Material aus dieser Reaktion scheidet sich auf dem Substrat ab und bildet eine dünne, gleichmäßige Schicht. Andere gasförmige Nebenprodukte werden durch das Vakuumsystem aus der Kammer entfernt.
Warum CVD für die Elektronik unerlässlich ist
Die Fähigkeit, extrem reine und gleichmäßige Dünnschichten zu erzeugen, macht CVD unverzichtbar. Diese Schichten können so konstruiert werden, dass sie sehr spezifische Eigenschaften aufweisen, was sie für verschiedene Funktionen innerhalb eines elektronischen Geräts entscheidend macht.
Herstellung von Leitern und Isolatoren
CVD wird zur Abscheidung einer breiten Palette von Materialien verwendet. Einige, wie CVD-Graphen, werden wegen ihrer überlegenen elektrischen Leitfähigkeit geschätzt und in fortschrittlichen Displays und Supraleitern eingesetzt.
Andere, wie Siliziumdioxid, sind ausgezeichnete elektrische Isolatoren, die für den Aufbau der Gate-Strukturen in Transistoren unerlässlich sind, welche den Stromfluss steuern.
Erstellung von Hochleistungsstrukturen
Über einfache Schichten hinaus wird CVD zum Aufbau komplexer Strukturen verwendet. Es kann Diffusionsbarrieren erzeugen, das sind ultradünne Schichten, die verhindern, dass sich verschiedene Materialien innerhalb eines Chips vermischen und die Leistung beeinträchtigen.
Es wird auch verwendet, um Materialien mit außergewöhnlichen thermischen Eigenschaften zu züchten. Beispielsweise werden synthetische Diamantschichten, die mittels CVD gezüchtet werden, als hochleitfähige Kühlkörper verwendet, um schädliche Wärme von Leistungselektronik abzuleiten.
Die Abwägungen verstehen
Obwohl CVD ein leistungsstarker Prozess ist, ist er komplex und stellt spezifische Anforderungen; er ist nicht die einzige verfügbare Abscheidungsmethode. Das Verständnis seines Kontexts ist der Schlüssel.
CVD vs. PVD: Ein wesentlicher Unterschied
CVD wird oft mit der physikalischen Gasphasenabscheidung (PVD) verglichen. Der Hauptunterschied liegt darin, wie das Material dem Substrat zugeführt wird.
CVD verwendet eine chemische Reaktion, um ein Gas in eine feste Schicht umzuwandeln. Im Gegensatz dazu verwendet PVD physikalische Mittel – wie Verdampfung oder Sputtern –, um ein festes Material durch eine Dampfphase zu transportieren und ohne chemische Veränderung auf das Substrat aufzubringen.
Prozesskomplexität und Kontrolle
Die Qualität einer CVD-Schicht hängt von der präzisen Kontrolle von Temperatur, Druck, Gasflussraten und Chemie ab. Dies macht die Ausrüstung anspruchsvoll und den Prozess selbst empfindlich.
Die Aufrechterhaltung dieser Kontrolle ist notwendig, um die für eine hochvolumige Halbleiterfertigung erforderliche Gleichmäßigkeit und Reinheit zu erreichen.
Die richtige Wahl für Ihr Ziel treffen
Bei der Anwendung von CVD geht es darum, seine einzigartigen Fähigkeiten zur Lösung einer spezifischen technischen Herausforderung zu nutzen. Das Material, das Sie erzeugen, wird vollständig durch das Ziel bestimmt, das Sie erreichen müssen.
- Wenn Ihr Hauptaugenmerk auf der fortschrittlichen Halbleiterverarbeitung liegt: Sie werden CVD verwenden, um die atomar dünnen und reinen isolierenden und leitenden Schichten zu erzeugen, die für moderne Logik- und Speicherchips erforderlich sind.
- Wenn Ihr Hauptaugenmerk auf dem Wärmemanagement liegt: Sie werden CVD nutzen, um synthetischen Diamanten oder andere hochleitfähige Schichten als effiziente Wärmeableiter für Hochleistungsgeräte zu züchten.
- Wenn Ihr Hauptaugenmerk auf Displays oder Sensoren der nächsten Generation liegt: Sie werden CVD einsetzen, um großflächige, transparente und leitfähige Graphenfilme herzustellen.
Letztendlich ist die chemische Gasphasenabscheidung die Eckpfeilertechnologie, die Materialinnovation auf atomarer Ebene ermöglicht und unsere fortschrittlichste Elektronik möglich macht.
Zusammenfassungstabelle:
| CVD-Anwendung | Wichtige Materialbeispiele | Hauptfunktion in der Elektronik |
|---|---|---|
| Halbleiterverarbeitung | Silizium, Siliziumdioxid | Erstellung von isolierenden & leitenden Schichten für Logik-/Speicherchips |
| Wärmemanagement | Synthetischer Diamant | Dient als hochleitfähige Wärmeableiter für Leistungsgeräte |
| Fortschrittliche Displays/Sensoren | Graphen | Herstellung großflächiger, transparenter leitfähiger Filme |
