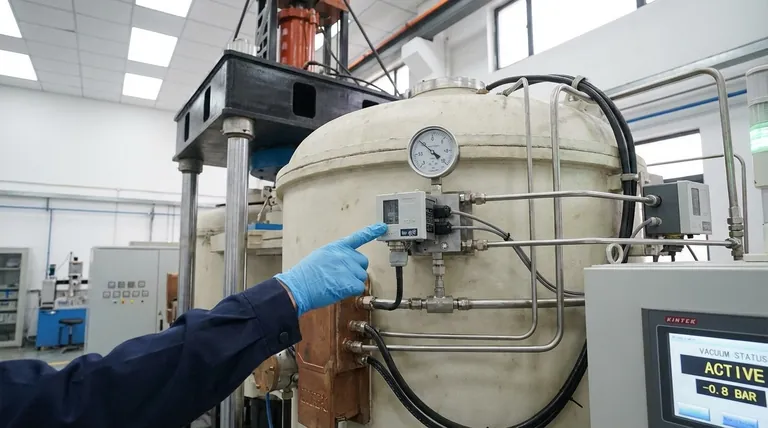

Was ist ein Vakuumschalter in einem Ofen? Der wesentliche Sicherheitswächter für Ihr Heizsystem

In einem modernen Ofen wird die Komponente, die allgemein als „Vakuumschalter“ bezeichnet wird, genauer als Druckschalter bezeichnet. Es handelt sich um ein kritisches Sicherheitsgerät, das überprüft, ob das Abgassystem Ihres Ofens ordnungsgemäß funktioniert, bevor die Hauptbrenner zünden dürfen. Es stellt sicher, dass gefährliche Verbrennungsprodukte wie Kohlenmonoxid sicher aus Ihrem Haus abgeleitet werden.

Ein Druckschalter eines Ofens fungiert als Sicherheitsschleuse. Sein einziger Zweck ist es zu bestätigen, dass der Zuginduziermotor den notwendigen Unterdruck (ein Vakuum) erzeugt, um Abgase durch das Abluftrohr zu ziehen und zu verhindern, dass diese in Ihren Wohnraum gelangen.

Der Zweck eines Druckschalters für einen Ofen

Ein kritisches Sicherheitsmandat

Die Hauptaufgabe des Druckschalters ist die Sicherheit. Wenn ein Ofen Brennstoff verbrennt, entstehen schädliche Gase. Der Druckschalter stellt sicher, dass diese Gase aktiv und sicher aus dem Gebäude abgeführt werden.

Wenn das Lüftungssystem blockiert ist oder der Zugmotor ausfällt, erkennt der Schalter den Mangel an korrektem Luftstrom. Er verhindert dann, dass der Ofen zündet, und vermeidet so eine gefährliche Ansammlung giftiger Gase im Ofen und in Ihrem Haus.

Das „Vakuum“ im Vakuumschalter

Die Bezeichnung „Vakuumschalter“ wird verwendet, weil die Komponente dafür ausgelegt ist, Unterdruck zu erkennen. Wenn der Zuginduziermotor des Ofens eingeschaltet wird, erzeugt er einen Sog – ein leichtes Vakuum – im Abluftrohr. Der Druckschalter misst diesen Sog.

Wenn der Sog das richtige, voreingestellte Niveau erreicht, schließt der Schalter einen elektrischen Stromkreis und signalisiert der Steuerplatine des Ofens, dass die Zündsequenz sicher fortgesetzt werden kann.

Wie der Schalter in der Startsequenz funktioniert

Der Druckschalter arbeitet bei jedem Wärmebedarf Ihres Thermostats in einer präzisen Reihenfolge. Er ist eine der ersten Prüfungen in der Zündsequenz des Ofens.

Schritt 1: Der Wärmebedarf

Die Sequenz beginnt, wenn Ihr Thermostat dem Ofen signalisiert, sich einzuschalten.

Schritt 2: Der Zuginduziermotor startet

Bevor Gas freigesetzt oder gezündet wird, aktiviert die Steuerplatine des Ofens den Zuginduziermotor. Dies ist ein kleiner Ventilator, der beginnt, Luft durch den Wärmetauscher zu ziehen und sie durch die Abluftöffnung auszustoßen.

Schritt 3: Der Schalter erkennt Unterdruck

Während der Motor läuft, erzeugt er den notwendigen Unterdruck. Dieser Sog wird über einen kleinen Gummi- oder Silikonschlauch an den Druckschalter übertragen.

Schritt 4: Der Schalter schließt und die Zündung geht weiter

Sobald der Schalter erkennt, dass der erforderliche Unterdruck erreicht ist, schließt er und vervollständigt einen Niederspannungs-Stromkreis. Dies teilt der Steuerplatine mit, dass das Lüftungssystem frei und funktionsfähig ist. Erst dann fährt die Steuerplatine mit den nächsten Schritten fort: Erhitzen des Zünders und Öffnen des Gasventils.

Häufige Fehlerpunkte und was sie bedeuten

Wenn der Druckschalter nicht schließt, zündet der Ofen nicht und das System schaltet ab. Dies wird oft durch einen blinkenden Fehlercode auf der Steuerplatine des Ofens angezeigt. Der Fehler liegt nicht immer beim Schalter selbst, sondern oft an einem Problem an anderer Stelle im System.

Blockaden im Lüftungssystem

Dies ist die häufigste Ursache. Ein Vogelnest, Eis, Schnee oder anderer Schmutz kann die PVC-Einlass- oder Abluftrohre außerhalb Ihres Hauses verstopfen. Die Blockade verhindert, dass der Induziermotor den erforderlichen Sog erzeugt, sodass der Schalter zu Recht geschlossen bleibt.

Ein ausfallender Zuginduziermotor

Wenn der Induziermotor ausfällt, dreht er sich möglicherweise nicht schnell genug, um den notwendigen Unterdruck zu erzeugen. Der Druckschalter erkennt diesen unzureichenden Zug korrekt und verhindert die Zündung.

Ein gerissener oder getrennter Schlauch

Der kleine Schlauch, der den Zugmotor mit dem Druckschalter verbindet, kann mit der Zeit spröde werden, reißen oder sich lösen. Ein Leck in diesem Schlauch verhindert, dass der Schalter das tatsächliche Vakuumniveau erfasst, was zu einem Fehler führt.

Ein verstopfter Kondensatabfluss

Bei hocheffizienten Brennwertöfen kann eine verstopfte Kondensatabflussleitung dazu führen, dass Wasser in das Gehäuse des Induziermotors zurückfließt. Diese Blockade kann den Luftstrom behindern und verhindern, dass sich der Druckschalter schließt.

Ein defekter Schalter

Obwohl seltener, kann auch der Schalter selbst ausfallen. Die interne Membran kann festsitzen oder die elektrischen Kontakte können verschleißen, was zu einem Ausfall führt, selbst wenn das richtige Vakuum vorhanden ist.

Die richtige Wahl für Ihr Ziel treffen

Das Verständnis der Funktion des Druckschalters hilft Ihnen, Ofenprobleme effektiver zu diagnostizieren.

• Wenn Ihr Hauptaugenmerk darauf liegt, Ihren Ofen zu verstehen: Erkennen Sie, dass der Druckschalter eine einfache, aber nicht verhandelbare Sicherheitskomponente ist, die vor jedem einzelnen Heizzyklus die ordnungsgemäße Belüftung bestätigt.

• Wenn Ihr Hauptaugenmerk auf der Fehlerbehebung bei einer Nicht-Heizsituation liegt: Der Druckschalter ist ein wichtiger Kontrollpunkt. Bevor Sie annehmen, dass der Schalter defekt ist, überprüfen Sie immer zuerst auf blockierte Lüftungsrohre, einen verstopften Kondensatabfluss und einen gerissenen oder losen Messschlauch, da dies weitaus häufigere Ursachen sind.

Dieser kleine, einfache Schalter dient als wichtiger Wächter für den sicheren Betrieb Ihres Ofens.

Zusammenfassungstabelle:

Funktion	Schlüsselrolle	Häufiger Fehlerpunkt
Sicherheitsüberprüfung	Bestätigt die ordnungsgemäße Belüftung vor der Zündung	Blockierte Lüftungsrohre oder Abluft
Druckerkennung	Misst den Unterdruck (Vakuum) des Zuginduziermotors	Gerissener oder getrennter Messschlauch
Systemaktivierung	Schließt einen elektrischen Stromkreis, um das Fortschreiten der Zündsequenz zu ermöglichen	Ausfallender Zuginduziermotor oder verstopfter Kondensatabfluss
