Kurz gesagt, die Elektronenstrahlverdampfung ist ein Hochleistungsfertigungsverfahren, das zur Herstellung extrem reiner, hochwertiger Dünnschichtbeschichtungen eingesetzt wird. Es ist die bevorzugte Methode zur Abscheidung von Materialien mit sehr hohen Schmelzpunkten oder für Anwendungen in anspruchsvollen Industrien wie Luft- und Raumfahrt, Optik und Halbleiter, wo die Beschichtungsleistung entscheidend ist.
Der Hauptgrund für die Verwendung der Elektronenstrahlverdampfung ist ihre einzigartige Fähigkeit, praktisch jedes Material – insbesondere solche mit hohen Schmelzpunkten – mit extremer Präzision und minimaler Kontamination zu verdampfen, was zu einer überragenden Dünnschichtqualität führt, die andere Methoden nicht so leicht erreichen können.

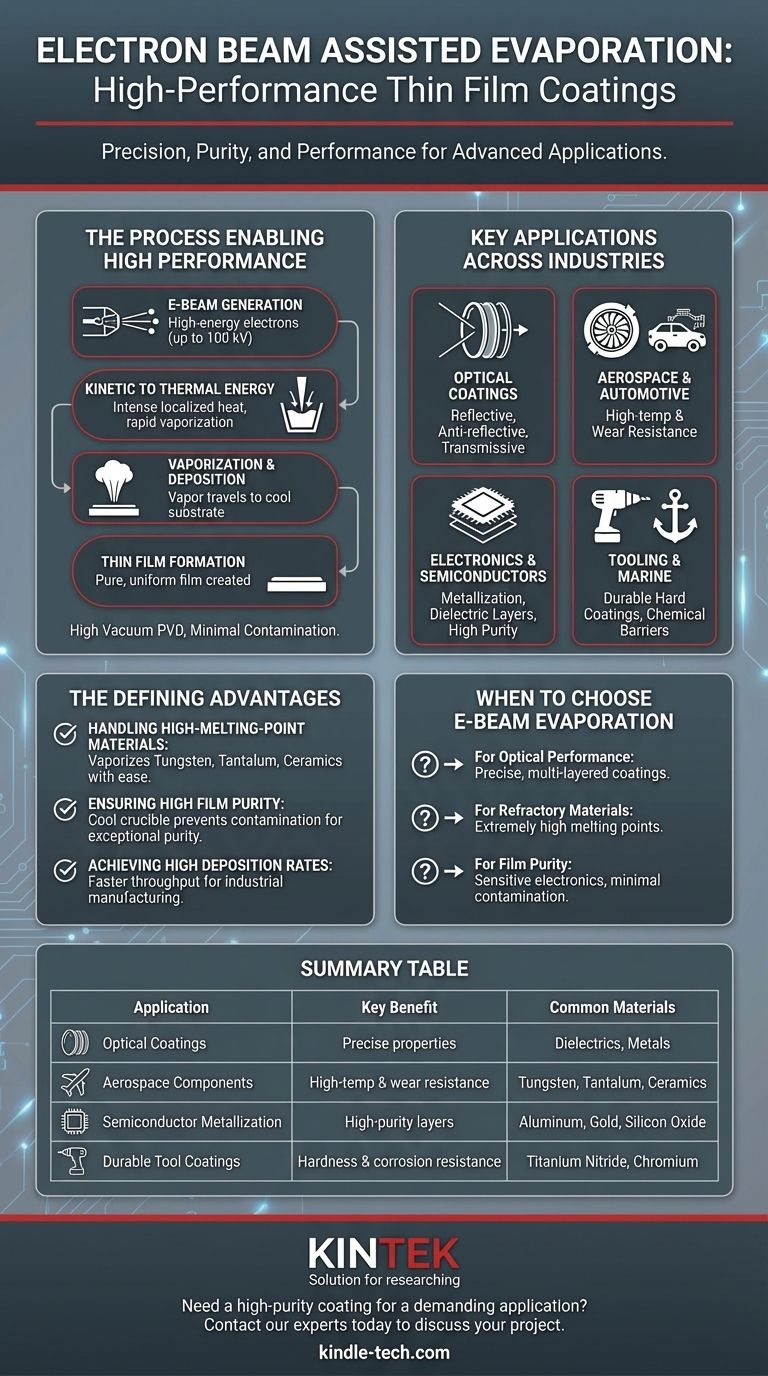

Wie der Prozess hohe Leistung ermöglicht
Die Elektronenstrahlverdampfung ist eine Art der physikalischen Gasphasenabscheidung (PVD), die unter Hochvakuum arbeitet. Ihr ausgeprägter Mechanismus verschafft ihr einen erheblichen Vorteil für spezielle Anwendungen.
Der Kernmechanismus
Ein leistungsstarker Strahl hochenergetischer Elektronen, oft durch Spannungen von bis zu 100 kV beschleunigt, wird erzeugt und magnetisch so geführt, dass er auf ein Quellmaterial trifft. Dieses Material, bekannt als Verdampfungsmaterial, befindet sich in einem wassergekühlten Tiegel.
Von kinetischer zu thermischer Energie
Die immense kinetische Energie der Elektronen wird beim Aufprall auf das Quellmaterial sofort in intensive thermische Energie umgewandelt. Dies erzeugt einen lokalisierten „Hot Spot“ auf der Oberfläche, der diese schnell aufheizt und verdampft.
Verdampfung und Abscheidung
Der entstehende Dampf bewegt sich geradlinig durch die Vakuumkammer und kondensiert auf einem kühleren Substrat, wodurch ein dünner, gleichmäßiger Film entsteht. Da nur die Oberfläche des Quellmaterials erhitzt wird, wird eine Kontamination durch den Tiegel praktisch eliminiert.
Schlüsselanwendungen in verschiedenen Branchen
Die Präzision, Reinheit und Vielseitigkeit der E-Beam-Verdampfung machen sie unerlässlich für die Herstellung fortschrittlicher Komponenten, die spezifische Materialeigenschaften erfordern.
Optische Beschichtungen
Dies ist eine der häufigsten Anwendungen. Das Verfahren ist ideal für die Herstellung mehrschichtiger optischer Filme für Linsen, Solarmodule, Brillen und Architekturglas, die präzise reflektierende, entspiegelnde und transmissive Eigenschaften bieten.
Luft- und Raumfahrt und Automobil
In diesen Industrien wird die E-Beam-Verdampfung verwendet, um hochtemperaturbeständige und verschleißfeste Beschichtungen auf kritische Komponenten wie Turbinenschaufeln und Motorteile aufzubringen, wodurch deren Betriebslebensdauer und Leistung unter extremen Bedingungen erheblich verlängert werden.
Elektronik und Halbleiter
Die Methode wird für die Metallisierung und das Abscheiden von dielektrischen Schichten bei der Herstellung von Mikroelektronik verwendet. Ihre hohe Reinheit ist entscheidend für die Herstellung zuverlässiger Komponenten wie Josephson-Kontakte und anderer fortschrittlicher Halbleiterbauelemente.
Werkzeug- und Marineanwendungen
Für Schneidwerkzeuge erzeugt die E-Beam-Verdampfung unglaublich langlebige Hartbeschichtungen, die Schärfe und Langlebigkeit verbessern. Sie erzeugt auch hervorragende chemische Barrieren, um Marinearmaturen und andere Teile vor Korrosion in rauen Umgebungen zu schützen.
Die entscheidenden Vorteile der E-Beam-Verdampfung
Ingenieure und Wissenschaftler wählen diese Methode, wenn das Material oder die Anwendung Fähigkeiten erfordert, die andere Abscheidungstechniken nicht bieten können.
Verarbeitung von Materialien mit hohem Schmelzpunkt
Die intensive, fokussierte Energie des Elektronenstrahls kann Materialien verdampfen, die mit herkömmlicher thermischer Verdampfung unmöglich zu schmelzen sind, wie z.B. Wolfram, Tantal und verschiedene Keramiken.
Sicherstellung hoher Filmreinheit
Da der Elektronenstrahl das Quellmaterial direkt erhitzt und der Tiegel kühl bleibt, besteht kaum oder gar kein Risiko, dass das Tiegelmaterial in den Dampf gelangt. Dies führt zu einem außergewöhnlich reinen Endfilm.
Erreichen hoher Abscheidungsraten
Im Vergleich zu anderen PVD-Techniken wie dem Sputtern kann die E-Beam-Verdampfung Material viel schneller abscheiden. Dieser hohe Durchsatz ist ein erheblicher Vorteil in vielen industriellen Fertigungsumgebungen.
Wann man die E-Beam-Verdampfung wählen sollte
Die Wahl der richtigen Abscheidungsmethode hängt vollständig von den Materialeigenschaften und Leistungsanforderungen Ihres Endprodukts ab.
- Wenn Ihr Hauptaugenmerk auf der optischen Leistung liegt: E-Beam ist die überlegene Wahl für die Herstellung präziser, mehrschichtiger entspiegelnder oder reflektierender Beschichtungen mit hoher Reinheit.
- Wenn Ihr Hauptaugenmerk auf der Abscheidung von hochschmelzenden Metallen oder Keramiken liegt: Die intensive, lokalisierte Erwärmung des Elektronenstrahls macht sie zu einer der wenigen praktikablen Methoden für Materialien mit extrem hohen Schmelzpunkten.
- Wenn Ihr Hauptaugenmerk auf der Filmreinheit für empfindliche Elektronik liegt: Wählen Sie die E-Beam-Verdampfung, um Kontaminationen zu minimieren und die höchste Qualität dielektrischer oder leitfähiger Schichten zu gewährleisten.
Letztendlich ist die Elektronenstrahlverdampfung das Fertigungsverfahren der Wahl, wenn Leistung, Reinheit und die Fähigkeit, mit schwierigen Materialien zu arbeiten, nicht verhandelbar sind.
Zusammenfassungstabelle:
| Anwendung | Hauptvorteil | Gängige Materialien |
|---|---|---|
| Optische Beschichtungen | Präzise reflektierende/entspiegelnde Eigenschaften | Dielektrika, Metalle |
| Luft- und Raumfahrtkomponenten | Hochtemperatur- & Verschleißfestigkeit | Wolfram, Tantal, Keramiken |
| Halbleitermetallisierung | Hochreine leitfähige/dielektrische Schichten | Aluminium, Gold, Siliziumoxid |
| Robuste Werkzeugbeschichtungen | Verbesserte Härte & Korrosionsbeständigkeit | Titannitrid, Chrom |
